Turbine balanceren: missionkritisch voor de energieopwekking

Inleiding: de omvang van het probleem

De rotoren van turbines (stoom, gas en water), turbocompressoren en turbodiesels — evenals de generatorrotoren in energiecentrales — werken onder extreme omstandigheden:

• Zeer hoge snelheden: 3.000–30.000 rpm
• Enorme massa: een warmtekrachtcentrale-turbinerotor weegt 20–100 ton
• Extreme temperaturen: tot 500–600°C
• Hoge druk: tot 300 atmosfeer

De gevolgen van onbalans:

• Trillingen die worden overgebracht op de fundering van het centrale­gebouw
• Versnelde lagerslijtage (één turbinelager kan €60.000–€150.000 kosten)
• Het risico van catastrofaal falen van de rotor
• Verlies van elektriciteitsproductie (verliezen van honderdduizenden euro's per uur)

Typen turbines

1. Stoomturbines

Toepassing: warmtekrachtcentrales, kerncentrales, grote industriële installaties

Vermogen: van 5 MW tot 1.200 MW

Snelheid: 3.000 rpm (synchroon met het 50 Hz-net)

Rotormassa: 20–100 ton

2. Gasturbines

Toepassing: gasturbine-eenheden, compressorstations voor gaspijpleidingen

Snelheid: 10.000–15.000 rpm

Temperatuur: tot 1.200°C in de verbrandingszone

3. Hydroturbines

Toepassing: waterkrachtcentrales

Snelheid: 75–1.000 rpm (afhankelijk van de valhoogte)

Massa: tot 200 ton voor grote waterkrachtinstallaties

Balansgraad: G6,3 — ISO 1940-1 vermeldt waterturbines afzonderlijk van gas- en stoomturbines (G2,5).

Trillingslimieten: hydraulische aggregaten hebben hun eigen criteria in ISO 10816-5: de A/B-grens bedraagt 1,6 mm/s voor horizontale aggregaten op stijve funderingen en voor verticale aggregaten die tegen de fundering steunen, en 2,5 mm/s waar de lagerhuizen tegen de machinebehuizing steunen — merkbaar strenger dan de algemene limieten.

Let op de meetband: bij 75 rpm bedraagt de rotatiefrequentie slechts 1,25 Hz, ruim onder de standaard ondergrens van de RMS-band (10 Hz). Verlaag die grens in de instellingen voordat u het trillingsniveau van een langzaam draaiend waterkrachtaggregaat beoordeelt.

4. Turbocompressoren

Toepassing: metallurgie, chemie, olieraffinaderijen

Snelheid: 15.000–30.000 rpm

Balansgraad: G2,5 (zeer nauw)

Turbine balanceren: het proces

Wanneer balanceren noodzakelijk is

• Na een grote turbinerevisie
• Na het vervangen of repareren van schoepen
• Wanneer de trilling de A/B-grens van die machine overschrijdt (4,5 mm/s voor gasturbine-eenheden conform ISO 10816-4; 3,8 mm/s voor stoomturbines boven 50 MW bij 3.000 rpm conform ISO 10816-2)
• Planmatig — elke 2–4 jaar (afhankelijk van draaiuren)

Het balanceerproces van de turbinerotor

1. Demonteren: de turbine afzetten, laten afkoelen, de behuizing openen en de rotor verwijderen (dit kan 3–7 dagen duren)
2. Inspectie: de geometrie controleren, schoepen en rotorschijven onderzoeken

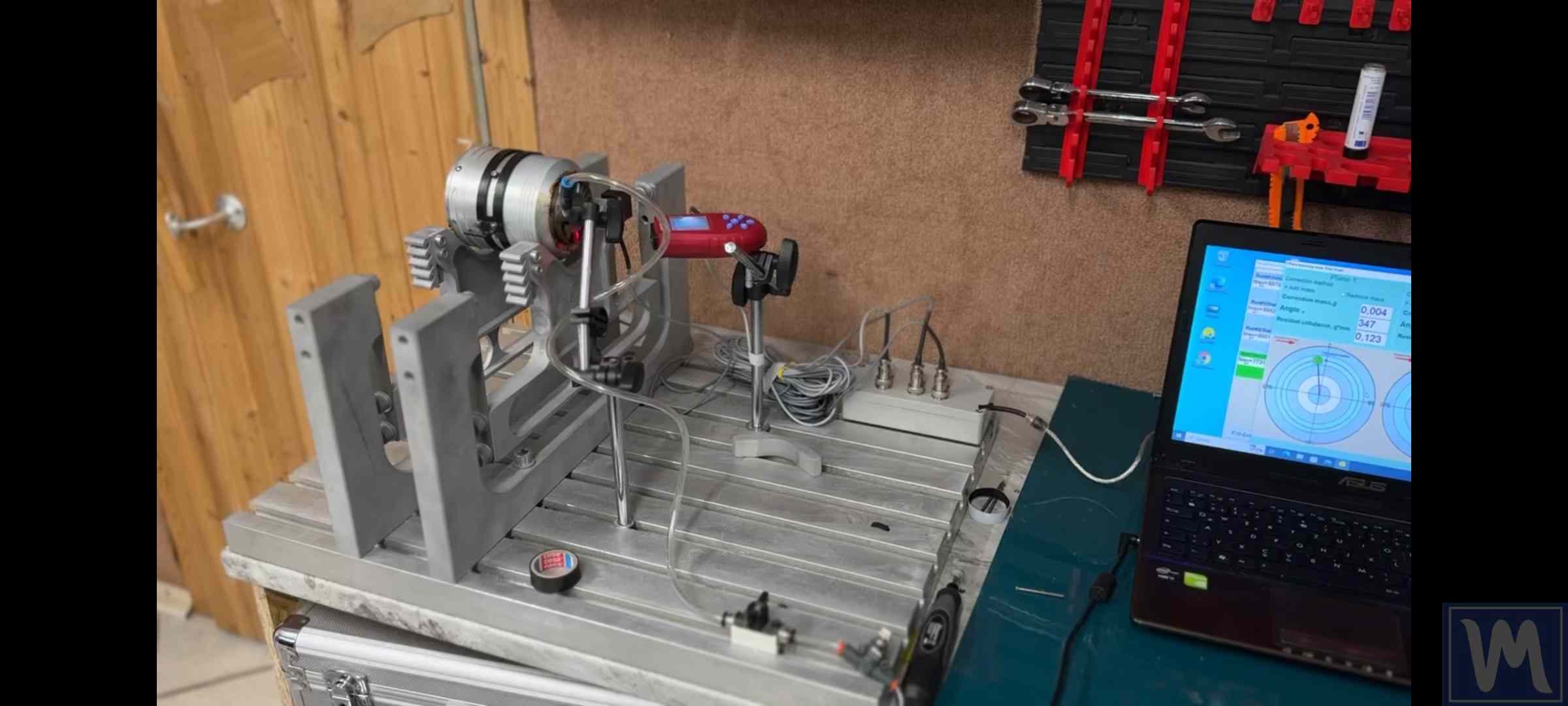

3. Balanceren: bij een flexibele rotor van een energiecentrale — op een gespecialiseerde machine in meerdere fasen
4. Laagtoerental balanceren: 500–1.000 rpm
5. Hoogtoerig balanceren: tot bedrijfstoerental
6. Hermonteren en terugplaatsen

De economie van turbine balanceren

Kosten van de werkzaamheden

De kosten van NIET balanceren

Voorbeeld: een warmtekrachtcentrale met een turbine van 200 MW

Als u NIET balanceert:

• Noodstop door trilling: 200 MW × 24 uur × €140/MWh = €672.000 aan verlies
• Lagerfalen: €200.000 vervanging + stilstandkosten
• Het risico van volledige rotorvernietiging: schade in de honderden miljoenen

Als u wel balanceert:

• Geplande stilstand: 3–5 dagen
• Balanceren: €120.000
• Betrouwbare werking gedurende de komende 3–5 jaar

Terugverdientijd: het voorkomen van één storing betaalt zich 5–10 keer terug!
