Balanset-1A OEM — Dynamisch balanceerapparaat voor systeemintegratie
De volledige functionaliteit van de Balanset-1A in een compacte versie voor installatie in eigen systemen en balanceermachines.
€ 1.735 + btw · DHL-verzending: € 110
OEM-versie zonder koffer · + btw (indien van toepassing)
Ideaal voor machinebouwers en systeemintegratoren
De OEM-versie van de Balanset-1A biedt dezelfde nauwkeurige meetfuncties als het standaardapparaat, maar is ontworpen voor vaste installatie in schakelkasten of als kern van op maat gemaakte balanceeroplossingen. Breid uw bestaande mechanische opstellingen uit met state-of-the-art meettechnologie en creëer geavanceerde, computer-gestuurde balanceermachines.
Uitgebreide functies
De software en meetfuncties zijn identiek aan de standaardversie van de Balanset-1A, met volledige functionaliteit.
Trillingsmeter- en balanceerstand
- Uitbalanceren in één of twee vlakken (statisch en dynamisch)
- Toerental, fase, 1x trilling, totaaltrilling en FFT-spectrumanalyse
- X-Y Orbit-weergave (kanaal 1 vs kanaal 2)
- Tik-test (experimenteel, standaard uitgeschakeld): eigenfrequenties, kwaliteitsfactor Q en demping (band 12–600 Hz); uitlooptest voor het bepalen van kritische toerentallen
- Polair diagram voor visuele analyse
- Tolerantiecalculator conform ISO 1940 (G-klassen)
- Trim-balanceren, gewichtssplitsing en boorberekening
- Herbalanceren met opgeslagen invloedscoëfficiënten — zonder nieuwe proefruns
- Archivering en PDF-rapportage
- Geschikt als meetsysteem voor balanceermachines (subresonant type) — hiervoor zijn aparte krachtsensoren nodig, niet meegeleverd
Technische specificaties
| Aantal meetkanalen (trilling) | 2 |
|---|---|
| Aantal meetkanalen (toerental) | 1 |
| Meetbereik RMS-trillingssnelheid (bij 1x-trilling) | 0,02 – 80 mm/s |
| Frequentiebereik van de RMS-trillingssnelheidsmeting | 5 – 1000 Hz |
| Aantal correctievlakken bij het balanceren | 1 of 2 |
| Meetbereik toerental | 100 – 100.000 rpm |
| Meetbereik fasehoek | 0 – 360° |
| Meetfout (fasehoek) | ±1 graad |
| Afmetingen trillingssensor (max.) | 25 × 25 × 20 mm |
| Gewicht trillingssensor (max.) | 0,04 kg |
| Voeding | via USB-kabel vanaf de computer |
| Bedrijfstemperatuur | +5 tot +50 °C |
| Relatieve luchtvochtigheid | minder dan 85 % (niet-condenserend) |
| Beschermingsgraad | IP54 (stofbeschermd, spatwaterdicht) |
Opmerking over langzaam draaiende machines. De RMS-band wordt ingesteld in de software (standaard 10–1024 Hz). Onder ongeveer 600 rpm valt de 1×-component onder de standaard ondergrens — verlaag de ondergrens van de band in de instellingen voordat u het trillingsniveau beoordeelt. ISO 20816-3 vereist voor dergelijke machines een vlakke respons tot 2 Hz.

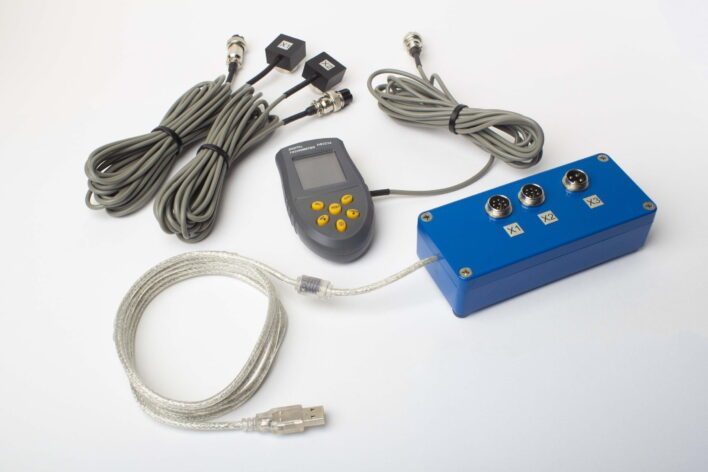

Leveringsomvang (OEM)
Deze versie wordt geleverd zonder transportkoffer, weegschaal en magnetische standaard, zodat kosteneffectieve integratie mogelijk is.
- Balanset-1A-meetapparaat
- 2 trillingssensoren (kabellengte 4 m)
- Lasertoerenteller (kabellengte 4 m)
- Reflecterende tape
- USB-kabel en sensorkabels
- Software (op USB-stick)
- Gebruikershandleiding
