Balanset-1A — Draagbare dynamische balanceermachine
De professionele oplossing voor uitbalanceren op locatie in eigen lagers. Verminder trillingen, verleng de levensduur van uw machines en verlaag bedrijfskosten.
€ 1.975 + btw · DHL-verzending: € 110
Compleet pakket, gebruiksklaar · + btw (indien van toepassing)
Productoverzicht
De Balanset-1A is een tweekanaals apparaat voor uitbalanceren en trillingsanalyse, geschikt voor een breed scala aan rotortypen, zoals brekers, blazers, klepelmaaiers, maaidorser-vijzels, assen, centrifuges, turbines en vele andere. Het biedt hoge precisie en efficiënt uitbalanceren dankzij een reeks geavanceerde functies en technologieën.
Eenvoud & snelheid
Ontworpen voor snel en eenvoudig gebruik door service- en onderhoudspersoneel direct op locatie. Demontage van de apparatuur is niet nodig.
Kosteneffectiviteit
Een betaalbare investering die zichzelf snel terugverdient door kostbare reparaties en productiestilstand te voorkomen.
Alles-in-één oplossing
Het pakket bevat alles wat u nodig heeft om direct aan de slag te gaan. Geen verborgen kosten of extra aankopen vereist.
Uitgebreide functies
Trillingsmeter-modus
- Toerenteller: Meet nauwkeurig het toerental (rpm).
- Fase: Bepaalt de fasehoek van het trillingssignaal.
- 1x trilling: Analyseert de fundamentele frequentiecomponent.
- FFT-spectrum: Biedt een gedetailleerde frequentiespectrumanalyse.
- Totaaltrilling: Bewaakt het totale trillingsniveau.
- Golfvorm: Toont het trillingssignaal in de tijd (waveform).
- X-Y Orbit: Bewegingsbaan van de as, kanaal 1 versus kanaal 2.
- Twee kanalen tegelijk: Registreert beide meetkanalen gelijktijdig.
- Meetlogboek: Slaat meetgegevens op voor verdere analyse.
- Tik-test (experimenteel, standaard uitgeschakeld): Bepaalt de eigenfrequenties van de constructie met kwaliteitsfactor Q en demping (analyseband 12–600 Hz).
- Uitlooptest: Registreert amplitude en fase tijdens het uitlopen om kritische toerentallen te bepalen.
Balanceerstand
- Uitbalanceren in één of twee vlakken (statisch en dynamisch).
- Polair diagram: Visualiseert de onbalans voor nauwkeurige gewichtsplaatsing.
- Tolerantiecalculator (ISO 1940): Berekent toelaatbare balanceertoleranties (G-klassen).
- Trim-balanceren: Extra correctieronde om het resultaat verder te verfijnen.
- Gewichtssplitsing (split weight): Verdeelt het correctiegewicht over vaste posities, bijvoorbeeld schoepen.
- Boorberekening: Berekent de materiaalafname bij correctie door boren.
- Index-balanceren: Berekent en compenseert de excentriciteit van de opspandoorn.
- Controle van het proefgewicht: De software controleert automatisch of het proefgewicht geschikt is.
- Proefgewichten verwijderen of laten zitten — naar keuze van de gebruiker.
- Omrekenen van correctiegewichten tussen vlakken.
- Slijpschijf balanceren: Speciale modus met 3 tegengewichten.
- Laatste sessie herstellen.
Aanvullende mogelijkheden
- Archief: Slaat onbeperkt eerdere balanceersessies op en haalt deze terug.
- Rapporten: Genereert gedetailleerde PDF-rapporten.
- Herbalanceren met opgeslagen invloedscoëfficiënten — zonder nieuwe proefruns.
- Handmatige invoer van meetgegevens.
- Ondersteuning voor metrische en imperiale eenheden.
- Geschikt als meetsysteem voor balanceermachines (subresonant type) — hiervoor zijn aparte krachtsensoren nodig, niet in de basisset inbegrepen.
Technische specificaties
| Aantal meetkanalen (trilling) | 2 |
|---|---|
| Aantal meetkanalen (toerental) | 1 |
| Meetbereik RMS-trillingssnelheid (bij 1x-trilling) | 0,02 – 80 mm/s |
| Frequentiebereik van de RMS-trillingssnelheidsmeting | 5 – 1000 Hz |
| Aantal correctievlakken bij het balanceren | 1 of 2 |
| Meetbereik toerental | 100 – 100.000 rpm |
| Meetbereik fasehoek | 0 – 360° |
| Meetfout (fasehoek) | ±1 graad |
| Voeding | via USB-kabel vanaf de computer |
| Afmetingen (in transportkoffer) | 39 × 33 × 13 cm |
| Gewicht (compleet pakket) | minder dan 5 kg |
| Afmetingen trillingssensor (max.) | 25 × 25 × 20 mm |
| Gewicht trillingssensor (max.) | 0,04 kg |
| Bedrijfstemperatuur | +5 tot +50 °C |
| Relatieve luchtvochtigheid | minder dan 85 % (niet-condenserend) |
| Beschermingsgraad | IP54 (stofbeschermd, spatwaterdicht) |
| Garantie | 2 jaar |
Opmerking over langzaam draaiende machines. De RMS-band wordt ingesteld in de software (standaard 10–1024 Hz). Onder ongeveer 600 rpm valt de 1×-component onder de standaard ondergrens — verlaag de ondergrens van de band in de instellingen voordat u het trillingsniveau beoordeelt. ISO 20816-3 vereist voor dergelijke machines een vlakke respons tot 2 Hz.

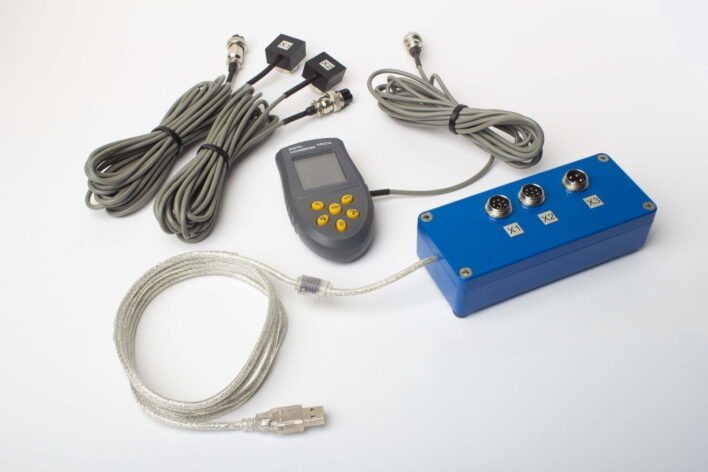

Inhoud compleet pakket
Een notebook of pc met Windows is optioneel en niet in de basisset inbegrepen; de meetunit wordt via de USB-kabel vanaf de computer gevoed.
- Balanset-1A-meetapparaat (2 kanalen)
- 2 trillingssensoren (kabellengte 4 m, optioneel 10 m)
- Lasertoerenteller (afstand 10–500 mm, kabellengte 4 m)
- Reflecterende tape
- USB-kabel en sensorkabels
- Magnetische standaard (voor de lasertoerenteller)
- Elektronische weegschaal
- Software (op USB-stick)
- Gebruikershandleiding
- Stevige transportkoffer
Wat onze klanten zeggen
"Zonder uw hulp had ik het niet gered! Ik werkte aan een complexe breker. Na het balanceren zakte de trilling tot een fractie van het oorspronkelijke niveau. Nu werkt de machine 'als nieuw'!"
